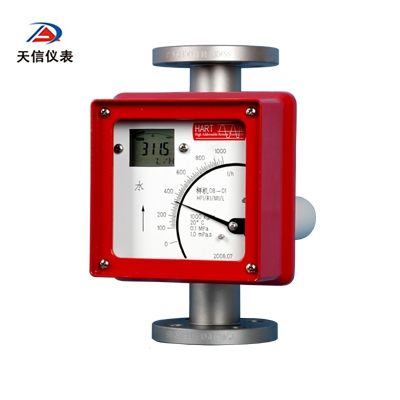

HART通信金属转子流量计

一、HART通信金属转子流量计概述
HART通信金属转子流量计适用于小口径和低流速介质 流量测量，工作可靠，维护量小，寿命长。HART通信金属转子流量计对于直管段要求不高 。具有较宽的流量比10：1；双行大液晶显示，可选现场瞬时、累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动。HART通信金属转子流量计全金属结构，适于高温、高 压和强腐蚀性介质。可用于易燃、易爆危险场合；可选二线制、电池、交流供电方 式；多参数标定功能；HART通信金属转子流量计带有数据恢复，数据备份及掉电保护功能。
二、HART通信金属转子流量计主要技术参数
1、测量范围:水（20℃）1-200000 l／h；空气（20℃，0．1013MPa）0．03－4000m3／h，特殊流量可订制。
2、量程比：标准型10：1 特殊型20：1。
3、精度：标准型1．5级 特殊型1．0级。
4、压力等级：标准型：DN15～DN50 4.0MPa；DN80-DN200 1.6MPa；特殊型：DN15～DN50 25MPa；DN80～DN200 16MPa
5、夹套的压力等级为1．6MPa
三、HART通信金属转子流量计选型型谱

TX-LZ Z   就地指示型

D   电远传型

口径 15   20   25   32   40   50   65   80   125   150

结构形式

F10      下进上出型 （可以缺省）

F11      下进侧出型

F12      侧进侧出型

F13      右进左出型

F14      左进右出型

接液材质

RR0      316/0Cr18Ni12Mo2Ti适用于结构型式     F10型   F11型   F12型    F13型   F14型

RR1      304 / 1Cr18Ni9Ti  适用于结构型式     F10型   F11型   F12型    F13型   F14型

RL       316L                 适用于结构型式     F10型   F11型   F12型    F13型   F14型

RP       PTFE                适用于结构型式     F10型

Ti          钛合金             适用于结构型式     F10型

HC       哈氏合金          适用于结构型式     F10型

附加结构

T        夹套型            适用于测量器类型   F10型

Z        阻尼型            适用于测量器类型   F10型   F11型   F12型    F13型   F14型

G        高温型            适用于测量器类型   F10型   F11型   F12型    F13型   F14型

Y        高压型            适用于测量器类型   F10型   F11型   F12型    F13型   F14型

指示器  (对于远传4-20mA标准电流信号指示器，可以选择＋HART协议）

缺省      现场指针显示瞬时流量

ES       24VDC供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA标准电流信号

K1       带一上限报警点输出

K2       带一下限报警点输出

K12      带一上限和一下限报警点输出

JSB      电池供电，LCD显示瞬时流量和累积流量

JSC      240VAC供电，LCD显示瞬时流量和累积流量

JSD      24VDC供电，LCD显示瞬时流量和累积流量

JSE      24V DC供电，LCD显示瞬时流量和累积流量，远传4-20mA标准电流信号

HART     对于远传4-20mA标准电流信号指示器，可以选择＋HART协议

防爆形式

缺省      普通型      方型指示器

Exi       本安防爆型  方型指示器

Exd       隔爆型      圆型指示器
