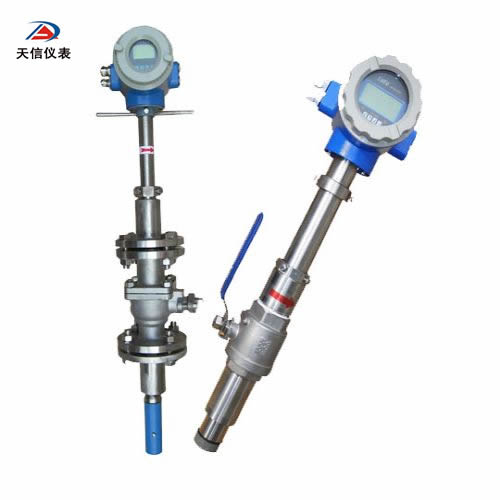

插入式电磁流量计

一、 插入式电磁流量计产品概述
插入式电磁流量计采用32位高速嵌入式MCU处理器和大屏幕LCD带背光宽温的中文液晶显示及国内外zui先进的技术，具有功能齐全、设计先进，操作方便、使用寿命长、可靠性好、性能稳定，可根据显示方式分为现场显示型（一体型）和远传显示型（分体型）两种结构，它能测量导电液体介质的体积流量。产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业及环保、市政、水利、河流灌溉等领域。
二、插入式电磁流量计主要功能特点
1、传感器体积小、重量轻、无可动部件，安装方便，在管道上开一孔，焊接底座就能安装；
2、价廉物美，实现了对大口径管道内流体流量的可靠计量；
3、插入杆上带ф50口径球阀，可实现不断流安装、拆卸、方便维护检修；
4、传感器检测探头只有本体和电极与被测液体接触、稳定可靠；
5、仪表不受流体的密度、压力、温度及电导率等影响；
6、全中文菜单、功能齐全、操作方便、使用寿命长。
三、插入式电磁流量计主要性能参数
1、测量流体：水（电导率≥5µs/cm；
2、适用管径：DN250~DN2000mm
3、额定压力：1.6Mpa；
4、准确度：±2.0%；
5、介质温度：＜120℃；
6、电极形式：固定式。
四、插入式电磁流量计测量范围

	0.5	1	2	3	4	5	6	7	8	9	10
300	127	254	509	763	1017	1272	1526	1780	2035	2289	2545
350	173	346	692	1039	1385	1731	2077	2423	2769	3116	3464
400	226	452	904	1356	1809	2261	2713	3165	3617	4069	4523
450	286	572	1145	1717	2289	2861	3434	4006	4578	5150	5725
500	353	707	1413	2120	2826	3533	4239	4946	5652	6359	7069
600	509	1017	2035	3052	4069	5087	6104	7122	8139	9156	10180
700	692	1385	2769	4154	5539	6924	8308	9693	11078	12463	13847
800	904	1809	3617	5426	7235	9043	10852	12660	14469	16278	18086
900	1145	2289	4578	6867	9156	11445	13734	16023	18312	20602	22891
1000	1413	2826	5652	8478	11304	14130	16956	19782	22608	25434	28260
1200	2035	4069	8139	12208	16278	20347	24417	28486	32556	36625	40694
1400	2769	5539	11078	16617	22156	27695	33234	38773	44312	49851	55390
1600	3617	7235	14469	21704	28938	36173	43407	50642	57876	65111	72346
1800	4578	9156	18312	27469	36625	45781	54937	64094	73250	82406	91562
2000	5652	11304	22608	33912	45216	56520	67824	79128	90432	101736	113010
2200	6839	13678	27356	41034	54711	68389	82067	95745	109423	123101	136778
2400	8139	16278	32556	48833	65111	81389	97667	113944	130222	146500	162778
2600	9552	19104	38208	57311	76415	95519	114623	133726	152830	171934	191038
2800	11078	22156	44312	66468	88623	110779	132935	155091	177247	199403	221558
3000	12717	25434	50868	76302	101736	127170	152604	178038	203772	228906	254340
