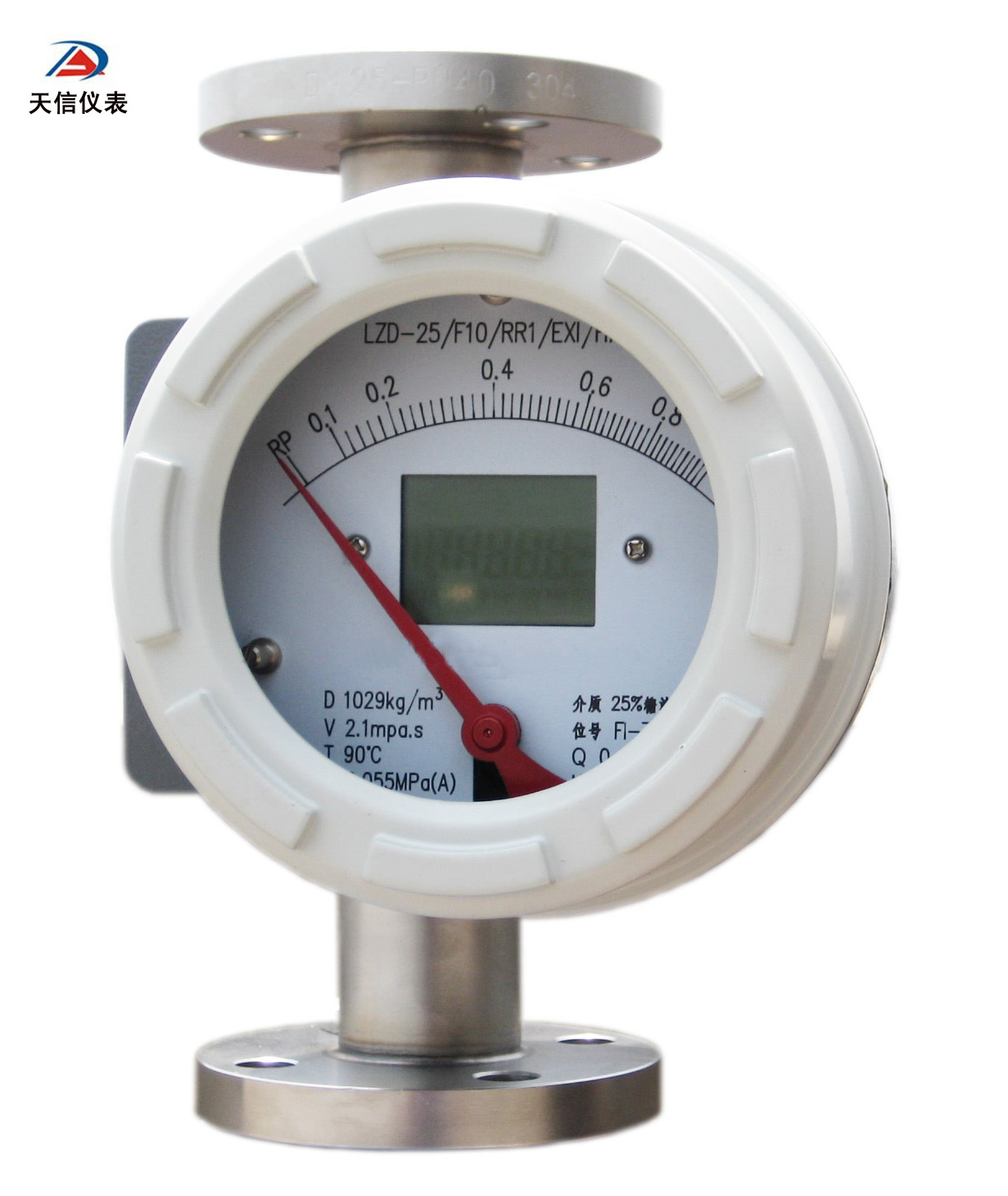

防爆型金属管浮子流量计

一、防爆型金属管浮子流量计概述
防爆型金属管浮子流量计采用可变面积式测量原理研究，适用于测量液体，气体。全金属结构，有指示型、电远传型和防爆型。具有 0-10mA、4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。
二、防爆型金属管浮子流量计测量原理
防爆型金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，可用于高温，高压工作条件下。
三、防爆型金属管浮子流量计主要特点
1、坚固的全金属结构设计型浮子流量计
2、采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、适用于小口径和低流速介质流量测量。
6、工作可靠，维护量小，寿命长。
7、对于直管段要求不高。
8、较宽的流量比10：1。
9、双行大液晶显示，可选现场瞬时/累积流量显示，可带背光。
10、单轴灵敏显示。
11、非接触磁耦合传动。
12、全金属结构，适于高温、高压和强腐蚀性介质。
13、可用于易燃、易爆危险场合。
14、可选二线制、电池、交流供电方式。
15、带有数据恢复，数据备份及掉电保护功能。
四、防爆型金属管浮子流量计选型

TX-LZ Z   就地指示型

D   电远传型

口径 15   20   25   32   40   50   65   80   125   150

结构形式

F10      下进上出型 （可以缺省）

F11      下进侧出型

F12      侧进侧出型

F13      右进左出型

F14      左进右出型

接液材质

RR0      316/0Cr18Ni12Mo2Ti适用于结构型式     F10型   F11型   F12型    F13型   F14型

RR1      304 / 1Cr18Ni9Ti  适用于结构型式     F10型   F11型   F12型    F13型   F14型

RL       316L                 适用于结构型式     F10型   F11型   F12型    F13型   F14型

RP       PTFE                适用于结构型式     F10型

Ti          钛合金             适用于结构型式     F10型

HC       哈氏合金          适用于结构型式     F10型

附加结构

T        夹套型            适用于测量器类型   F10型

Z        阻尼型            适用于测量器类型   F10型   F11型   F12型    F13型   F14型

G        高温型            适用于测量器类型   F10型   F11型   F12型    F13型   F14型

Y        高压型            适用于测量器类型   F10型   F11型   F12型    F13型   F14型

指示器  (对于远传4-20mA标准电流信号指示器，可以选择＋HART协议）

缺省      现场指针显示瞬时流量

ES       24VDC供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA标准电流信号

K1       带一上限报警点输出

K2       带一下限报警点输出

K12      带一上限和一下限报警点输出

JSB      电池供电，LCD显示瞬时流量和累积流量

JSC      240VAC供电，LCD显示瞬时流量和累积流量

JSD      24VDC供电，LCD显示瞬时流量和累积流量

JSE      24V DC供电，LCD显示瞬时流量和累积流量，远传4-20mA标准电流信号

HART     对于远传4-20mA标准电流信号指示器，可以选择＋HART协议

防爆形式

缺省      普通型      方型指示器

Exi       本安防爆型  方型指示器

Exd       隔爆型      圆型指示器
