UQK浮球液位控制器安装与调试

一、UQK浮球液位控制器特点
UQK浮球液位控制器属于两位式仪表，适用于石油、化工、冶金、电力、造纸和食品等工业部门在过程对各种不锈钢材料不起腐蚀作用的且不含有导磁杂质的敞口或带压容器内介质的液位控制。浮球开关分防爆和非防爆两大类。具有，性能可靠，维修方便等特点。当液位到达高、低上限位置时，控制器内电触点可作为信号报警装置或电动泵等线路中的开关。
二、UQK浮球液位控制器结构原理

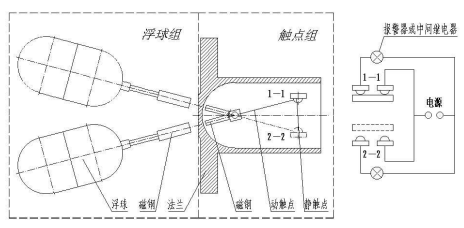

UQK浮球液位控制器由互为隔离的浮球组与触点组两部分组成。浮球组接触液体，触点组不接触液体。两部分由法兰将浮球组与触点组隔离开来。

当被测介质液位升高或降低时，受浮力作用，浮球随之升降，使其端部的磁钢作反方向的上、下摆动.通过磁耦合作用，推动装在法兰内的相同磁极的磁钢点组间接通或断开，使外接的控制电器接通或断开，从而控制信号报警装置报警或启停电动泵。
浮球在随液位升降过程中，只有当浮球处于上、下两个上限位置时，动触点才会在静触点间接通或断开，从而使外接的控制电器接通或断开，进而控制信号报警装置报警或启停电动泵。而在浮球随液位升降过程中，并无连续信号输出，只保持原有的接通或断开。
三、UQK浮球液位控制器安装与调试
UQK浮球液位控制器外法兰可任意旋转，安装时应注意螺栓孔方位,应保证使接线口朝向下方（顶装方式除外）。
