天信小屏无纸记录仪基本操作和接线方法

一、天信小屏无纸记录仪基本操作

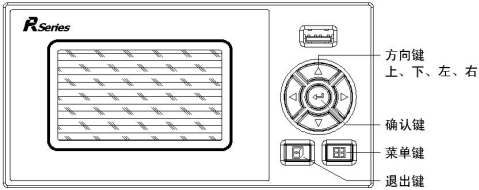

1、小屏无纸记录仪按键及功能

向上键：向上移动光标（组态画面）、切换选择、增加光标所在数 据值等。
向下键：向下移动光标（组态画面）、切换选择、减少光标所在数据值等。
向左键：向左/前移动光标等。
向右键：向右/后移动光标等。
确认键：执行光标所在功能或者编辑光标所在数据等。
退出键：退出当前所在画面。
菜单键：切换主显示画面（总貌、棒图、曲线画面等）、切换小数点位数（各子组态画面）等。
退出键+菜单键：组态复合键，同时按住1秒及以上，进入组态画面。

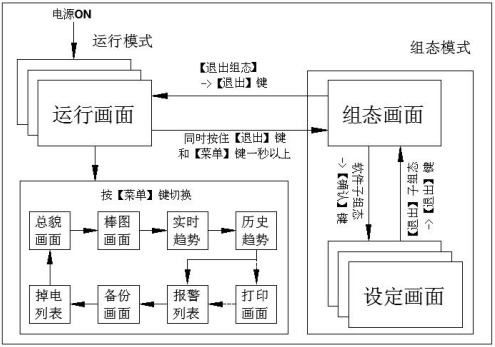

2、小屏无纸记录仪使用模式

二、天信小屏无纸记录仪结构尺寸

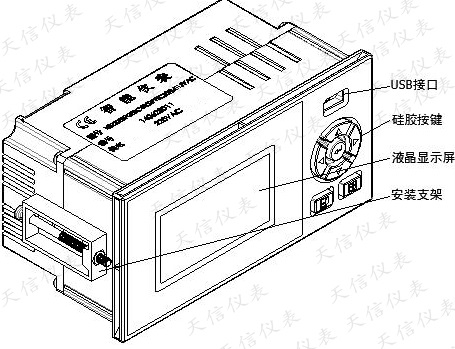

1、结构

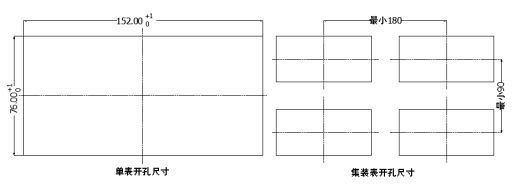

2、开孔尺寸

当集装表安装时，应参考上仪表间zui小间距，以保证必要的散热及装卸空间，上述图示单位：mm。
三、天信小屏无纸记录仪安装

1、将仪表从安装面板（请使用钢板）前方推入安装孔中。其中安装面板厚度为（1.5~6.5）mm。
2、用仪表所带的安装支架如上图所示安装（仪表左右两侧各安装一个支架，仪表盘安装支架所用螺丝是M4标准螺丝）。
3、记录仪表体安装完毕后，即可进行信号线和电源线的连接。
四、天信小屏无纸记录仪接线
1、接线方法
建议用带绝缘套的U型压线端子（电源端子M3.5螺钉、信号端子M3螺钉）。

为防止触电，请在接线前确认供给电源已切断。
为防止火灾，请使用双重绝缘线（电源线建议使用截面积≥1mm²，绝缘600V的导线；继电器输出接线需耐电压性强，截面积≥0.5 mm²的导线）。
在电源回路中请设置空气开关，将本表与总电源隔开。
牢固地拧紧端子螺丝。拧紧力矩：0.5N.m（5kgf.cm）。
在接好电源线后应接上电源检查仪表是否正常，在此之前请勿连接信号线，待确认仪表能够正常工作之后，断开电源再进行信号线的连接。
测量回路与电源回路需分开铺设，测量对象zui好不是干扰源，一旦无法避免，请将测量对象和测量回路绝缘，并将测量对象接地。
对于静电产生的干扰，使用屏蔽线较好。
对于电磁感应产生的干扰，将测量回路接线等距离密集绞接较好。
如果将输入接线与其他仪表并联，会相互影响测量值。不得已需要并联时需注意在运行中请不要开关其中一个仪表的电源，这样会对其他仪表产生不良影响。热电阻原理上不能并联，电流信号原理上不能并联。
热电偶输入时请不要使用散热效果好的粗线（建议使用截面积＜0.5mm²的线），注意尽量不要使外部气温变化（特别是附近排气扇的开关会产生较大温度变化）。铂电阻输入时每根引线电阻应小于10Ω（引线阻值相同）。

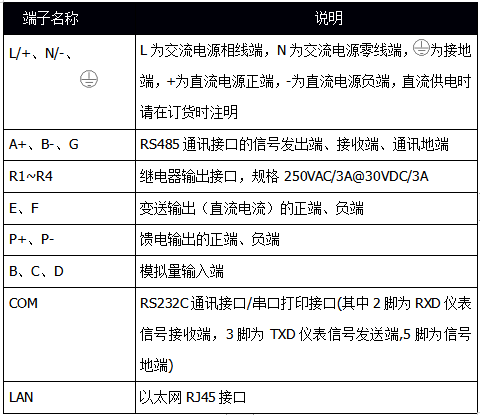

2、端子说明

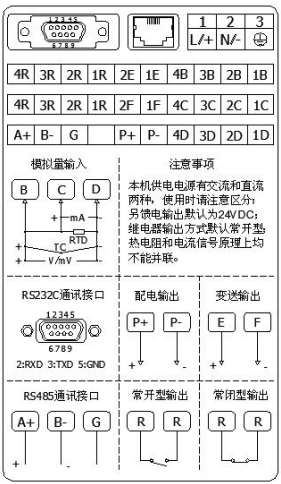

3、接线图
