天信仪表涡街流量计接线方法

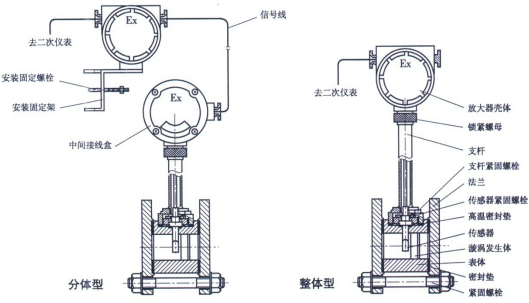

一、天信涡街流量计结构形式

二、天信涡街流量计电气接线
1、两线制电流接线图

2、脉冲型电气接线图
脉冲输出型涡街流量计与其他设备之间采用三线制传输，所需电源为24V±10%。输出回路的zui小负载电阻为10K，zui大电容为0.22uF，屏蔽线的电阻须小于50Ω。
一般情况下，连接线采用三芯屏蔽线RVVP3X0.5mm，屏蔽层应可靠地接在放大器盒内的接地螺丝上。
连接线不能与电力线平行排布在一起，至少间隔15CM以上，zui好单独穿行在金属管子中，连线固定好，不能晃动。

“V+” 接电源“+”端（+12-24V）；“Fout”为脉冲输出端；“Vss”接电源“-”端，此脉冲输出须在主电流回路供电的情况下使用，输出为带切除的光隔离脉冲，通常在标定和采集频率和脉冲信号或运用报警功能时使用；输出信号为含1K上拉电阻的集电极开路输出。
3、带RS485通讯的电气连接图
输出RS485的涡街流量计与其他设备之间连接线采用四线制的所需电源为24V±10%。
