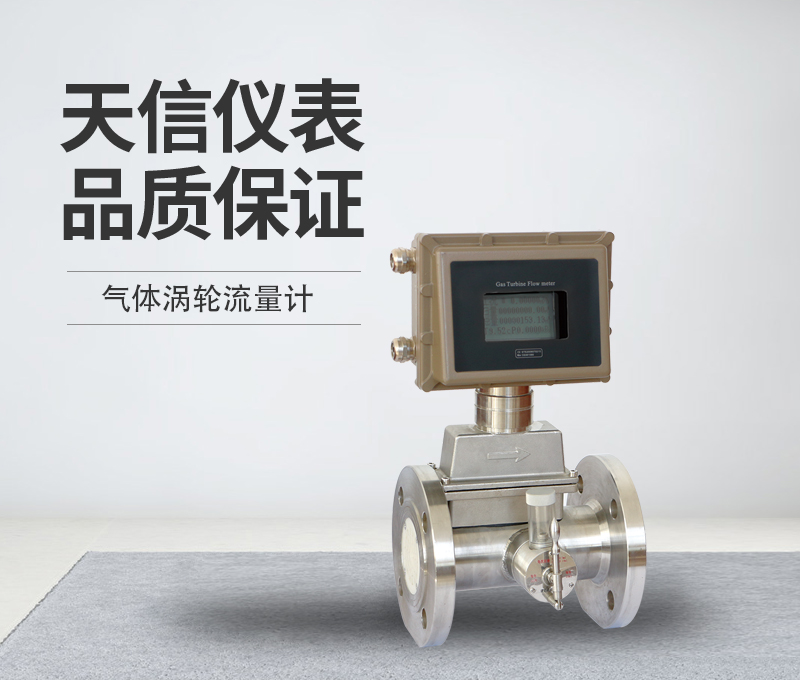

气体涡轮流量计安装使用

人气： 314发表时间：2020-03-03 02:56:50

要想充分发挥气体涡轮流量计的特点，在气体涡轮流量计的安装使用上还须加以充分注意。

一、气体涡轮流量计被测介质

气体涡轮流量计所测得的一般是低粘度的、低腐蚀性的气体。目前气体涡轮流量计一般使用在天然气、煤气的计量的场所，检测天然气、煤气的体积量。

汽－液两相流、气－固两相流、浓－固两相流均不能用涡轮流量计进行测量。

二、气体涡轮流量计安装配管要求

气体流量计的安装情况对流量计的测量准确度影响很大。

1、流速分布不均和管内二次流的存在是影响涡轮流量计测量准确度的重要因素．所以，涡轮流量计对上、下游直管段有—定要求。目前上海飞奥的涡轮流量计一般对上下游直管段的要求为2DN。

2、气体涡轮流量计对流体的清洁度有较高要求，在流量计前须安装过滤器来保证流体的清洁。

3、为保证通过流量计的气体是单相的，防止管道内的水蒸气凝结成冰。

三、气体涡轮流量计信号传输线

为了保证显示仪表对涡轮传感器输出的脉冲信号有足够的灵敏度，就要提高信噪比．为此，在安装时应防止各种电干扰现象，即电磁感应，静电及电容耦合．所以，在配置信号传输线时，须注意如下几点：

限制信号线的zui大长度。信号线的zui大长度为，L＝dV；其中，V为在zui小流量时传感线圈的输出电压有效值，mV；d为系数，m／mV，其值可取：V＜1000mV时，d＝1．0；1000 mV＜d＜5000 mV时，d＝1．5；V＞5000mV时，d＝2．0．

（1）信号传输线应采用屏蔽电缆，以防来自外部的感应噪声

（2）要求传输电缆在显示仪表端屏蔽接地。

（3）传输电缆不能靠近强电磁设备，不允许与动力线乎行布置.

四、气体涡轮流量计运转维护

1、当气体涡轮流量计的管道需要清洗时，须开旁路，清洗液体不能通过流量计。

2、管道系统启动时须先开旁路，以防止流速突然增加，引起涡轮转速过大而损坏。

3、涡轮流量计轴承应定期更换，一般可根据小流量特性变化来观察其轴承的磨损情况。
