中圆图记录仪安装和接线方法

人气： 502发表时间：2019-10-10 08:55:12

一、中圆图记录仪报警的设定及外部接线

1、设定方法

旋动定值旋钮，红指针在记录纸上滑动，根据红指针在记录纸上指示的刻度，即为需要的控制位置。当仪表记录指针运行高于红指针时，红灯亮，仪表控制接点断开。反之，当仪表记录指针运行低于红指针时，黄灯亮，仪表控制接点闭合。

下限报警设定，按住面板指示的下限设定按钮，旋动下限调节旋钮，此时仪表黑指针会根据下限调节旋钮的转动而转动。根据仪表黑指针在刻度盘上指示的刻度，即为需要的控制位置。当仪表黑指针运行低于控制位置时，绿灯亮，仪表控制接点闭合。反之，绿灯不亮，仪表控制接点断开。

2、控制电接点外部接线

仪表工作正常情况下，①③常闭、①②常开。上限设定，当仪表记录指针高于红指针时①③断开、①②接通。

下限设定，当仪表黑指针高于设定点时①③断开、①②接通。用户可以根据自己的实际情况进行选择。

3、热电偶、标准信号后盖板接线示意图

4、热电阻后盖板接线示意图

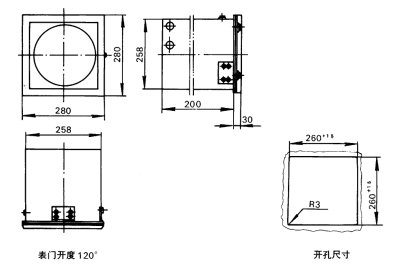

二、中圆图记录仪安装开孔尺寸

三、中圆图记录仪安装

中圆图记录仪属于仪器，安装地点建议应具有良好的使用环境、光线亮点、清洁的环境，符合仪表技术条件的温度和湿度。应该安装在机械震动小、腐蚀气体少的场所。安装仪表的附近不应有产生强磁场的设备。

四、中圆图记录仪维护

中圆图记录仪是较的仪器，需对它维护保养，平时不使用时，希望把记录笔取下，经常断电的使用单位通电时，一定要把电源开关关上，使用时再打开电源开关，以免损坏仪表的器件。
