涡街流量计应用分析

人气： 295发表时间：2019-05-22 08:01:08

一、涡街流量计应用案例

1、故障现象：涡街流量计在运行中流量显示总是超上限，其显示的流量比实际流量值大几倍。故障分析：涡街流量计安装在空压机出口处，当开机时较大，导致测量直管段的振动，振动造成流量比实际流量值大几倍；由此可见管道的振动对流量计有很大的影响，因此须解决管道的振动问题。

故障处理：为解决的振动对管道的影响，在空压机的出口管道上安装了防振波纹管，管道的振动有所降低，但是流量计仍然不能准确计量。后来又在流量计接口处安装防震波纹管，取得很好的效果；空压机出口zui大压力为0.8MPa，因此选用了耐压1.6MPa的防振接头，在防振接头能承载大压力的条件下径向不变形，这样就确保涡街流量计传感器位置相对稳定。

2、故障现象：涡街流量计在运行中流量显示一直都很正常，数据也较准确。一次用户检修，关死了涡街流量计前端阀门后，涡街流量计仍然有流量显示。

故障分析：（1）检查流量计设置参数是否正确。（2）检查流量计的工作环境，发现附近有大功率电机，怀疑是大功率电机产生电磁信号干扰；检修屏蔽线接触良好，调整流量计内部参数，故障依旧。（3）后来发现流量计一直显示50Hz的频率信号，根据Q=f×3.6/kτ（m3/h）其结果正好与仪表瞬时流量值一致，因此怀疑受工作电源交流信号的影响；根据流量计使用手册提示的处理方法：

当有50Hz和60Hz电源频率叠加在信号波形上，可适当使流量计接地，将转换器和传感器接地，仍然有流量显示。故障处理：从供电电源着手，将普通的稳压电源换成开关电源，故障消除。（开关电源与普通电源相比，有吸收滤波系统，能吸收各种高频低频交流信号的干扰）另外，根据故障原因，可以在流量计前加装隔离型配电器，也可以起到抗干扰作用。

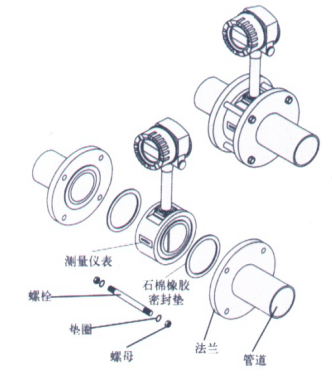

二、涡街流量计安装环境及要求

1、尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2、避开高温热源和辐射源的直接影响。若须安装，须有隔热通风措施。

3、避开高湿环境和强腐蚀气体环境。若须安装，须有通风措施。

4、涡街流量仪表应尽量避免安装在振动较强的管道上。若须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

5、仪表zui好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

6、仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
