旋进旋涡流量计在天然气测量方面的要求

人气： 314发表时间：2019-04-12 01:00:22

一、旋进旋涡流量计对气流条件的要求

1、被测气体应为单相的、连续地流经管道的圆管流。

2、气体流经流量计之前，其流速须与管道轴线平行，不得有旋涡流。

3、气流应是亚音速、非脉动的，其流量随时间变化比较缓慢。

二、旋进旋涡流量计安装要求

旋进旋涡流量计工艺安装及使用环境没有太多的特殊要求，但任何一类流量测量仪表都有这样一种共性，即尽可能避免振动及高温环境随离流态干扰元件(如压缩机、分离器、调压阀、大小头及汇管、弯头等)、保持仪表前后直管段内壁光滑平直、保证被测介质为洁净的单相流体等。

三、旋进旋涡流量计安装使用中应注意的事项

旋进旋涡流量计无机械可动部件，体积小，耐腐蚀，性能稳定;可直接显示介质的工作压力、温度、流量以及标准状态下的气量;量程范围宽，计量误差小等优点，现已广泛用于油气井的计量和天然气的销售计量中。在多年来的现场应用中，我们认为该流量计zui适合于较为干净的干气计量，渐成为中小用气计量的可选计量仪表。要保证旋进旋涡流量计计量准确，减少计量误差，请注意：

1、选型合理

勿使实际zui小流量QVmin低于所选通径流量计流量范围下限。

2、安装正确

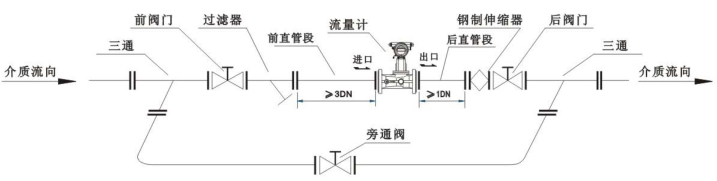

旋进旋涡流量计流量计上游的应有至少10D长度的计量直管段。直管段内壁应光滑、更不能有台阶，磨平连接法兰的焊缝，法兰垫片不能突入管道内。更不能把流量计的安装方向装反了。试验证明：一切不合理的安装，都将导致流量计计量值偏低。

3、远离震荡源，或在流量计上、下游安装支墩，以避免管线震动的影响。避免强磁场对流量计芯片的干扰。

4、气质相对干净

尤其不能出现液气两相流;气质较脏时，应即时清洗流量计。

5、减少气流脉动的影响

可在流量计前安装缓冲罐，或者加长流量计上游的计量直管段长度。

6、及时对流量计进行计量检定，确保量值准确可靠。
