一、差压变送器概述

差压变送器用于测量液体、气体或蒸汽的相对压力/正压力，然后将其转变成4～20mADC HART 电流信号输出。也可与HART手操器相互通信，进行参数设定、过程监控等。

以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油。

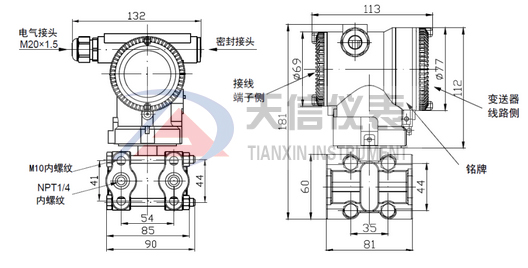

二、差压变送器外形尺寸

三、差压变送器连接方式

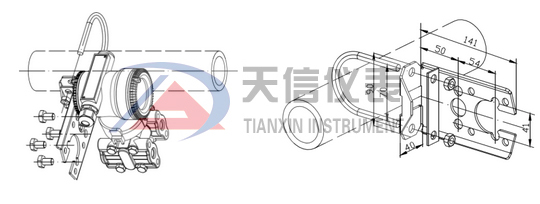

1、水平配管连接方式

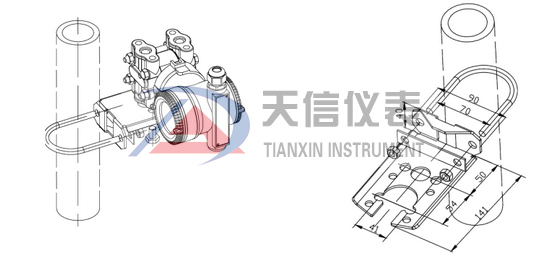

2、垂直配管连接方式

四、差压变送器使用注意事项

1、切勿用高于36V电压加到变送器上，导致变送器损坏；

2、切勿用硬物碰触膜片，导致隔离膜片损坏；

3、被测介质不允许结冰，否则将损伤传感器元件隔离膜片，导致变送器损坏，必要时需对变送器进行温度保护，以防结冰；

4、在测量蒸汽或其他高温介质时，其温度不应超过变送器使用时的上限温度，高于变送器使用的上限温度须使用散热装置；

5、测量蒸汽或其他高温介质时，应使用散热管，使变送器和管道连在一起，并使用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与变送器接触，损坏传感器；

6、在压力传输过程中，应注意以下几点：

（1）变送器与散热管连接处，切勿漏气；

（2）开始使用前，如果阀门是关闭的，则使用时，应该非常小心、缓慢地打开阀门，以免被测介质直接冲击传感器膜片，从而损坏传感器膜片；

（3）管路中须保持畅通，管道中的沉积物会弹出，并损坏传感器膜片。
