液体涡轮流量计安装与应用
人气： 298发表时间：2019-01-25 00:26:52
一、液体涡轮流量计应用
液体涡轮流量计是一种速度式仪表，它具有精度高、重复性好、结构简单、耐高压、测量范 围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，用于封闭管道 中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量。可广泛应用于石油、化工、冶 金、有机液体、无机液、液化气、城市燃气管网、制药、食品、造纸等行业。
二、液体涡轮流量计通用指标
| 输出功能 | 信号输出 | 脉冲信号、4-20mA 信号 | |
| 通讯输出 | RS485 通讯、HART 协议 | ||
|
工作电源 |
外电源 | +24VDC，适用于 4-20mA 输出、脉冲输出、RS485 等 | |
| 内电源 | 现场显示/智能型涡轮 | 1 组 3.0V 12AH 锂电池 | |
| 低功耗/多单位智能型涡轮 | 1 组 3.6V 9AH 锂电池 | ||
| 信号线接口 | 基本型 | 霍斯曼接头 DIN43650 或航空插头 CX16 5P | |
| 防爆型 | 金属防水扣 内螺纹 M20×1.5 | ||
| 防爆等级 | ExiaⅡCT4（本安型）或 ExdⅡBT6（隔爆型） | ||
| 防护等级 | IP65 或更高（可定制） | ||
三、液体涡轮流量计安装
1、安装注意事项
（1）内部电路板和其他零件的更换及相关操作须由工程师或技术人员进行。
（2）打开壳盖前，须保证设备断电至少 10min。壳盖的打开须由工程师或技术人员进行。
（3）防爆型转换器须转移到安全区域进行维修保养、拆卸、再组装。
（4）转换器电路板组件中包含敏感部件，可能会被静电损坏。小心操作以免直接接触电子部 件或电路板上的电路图案，必要时须采取相应的防静电措施。
1、拆卸信号拾取连接器+流量转换器组合体
（1）关闭电源。
（2）用扳手逆时针旋转松开信号拾取连接器上的 M16 锁母。
（3）用手抓紧转换器表壳，逆时针旋转，拆下组合体，注意在旋转过程中应保持信号 拾取连接器与流量转换器之间的螺纹连接紧固性。
2、拆装信号拾取连接器与流量转换器
（1）确保电源已关闭并处在安全的区域。
（2）拆卸时，逆时针拧开前表盖，按按照“拆卸电路板”介绍的步骤拆下电路板 组件。拔下插在电路板上的信号线插头，用扳手逆时针旋转信号拾取连接器，将其与流 量转换器分离。

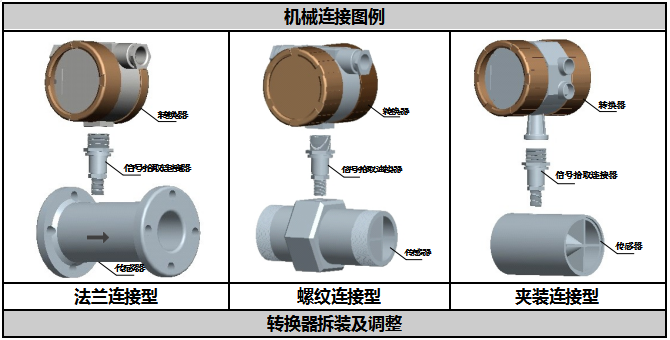

（3）组装时，顺时针将信号拾取连接器拧在流量转换器的对应螺纹处，注意应正对螺 纹，拧上后适当用力，用肉眼观察无明显细缝，密封性完好。逆时针拧开前表盖，按照
3、装配信号拾取连接器+流量转换器组合体至传感器并调整朝向
（1）将组合体对准传感器上的内螺纹孔，保持竖直状态顺时针旋转至拧紧。
（2）若拧紧后转换器正面面板的朝向不理想，可将组合体向逆时针方向旋转调至需要 的朝向角度，注意zui大转向不能超过一周。调整好正面面板朝向后，用扳手将信号拾取 连接器下部的 M16 锁母顺时针方向紧固，使组合体与传感器之间的连接固定。
