气体涡轮流量计安装及注意事项

人气： 357发表时间：2018-09-25 16:45:57

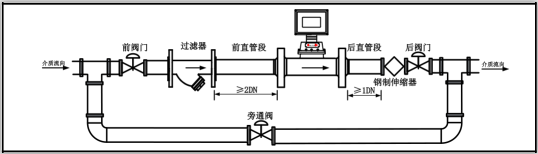

一、气体涡轮流量计安装方法

二、气体涡轮流量计安装要求

1、严禁气体涡轮流量计在线焊接管道法兰，应先拆除流量计后，方可焊接。

2、安装气体涡轮流量计前应将管道内的杂物、焊渣、粉尘清理干净。

3、为了便于维修，不影响流体正常输送，建议依照上图所示设置旁通管道。

4、气体涡轮流量计具有性能优越的专用整流器，因此对直管段要求低。仅需前直管段 ≥2DN ，后直管段 ≥1DN（对前直管段前有弯管、异径管、调压阀等安装方式均适合）。

5、为了防止杂质进入流量计，须安装过滤器。

6、流量计应水平安装。建议在流量计后直管段后侧安装钢制伸缩器（补偿器），伸缩器须符合管道设计的公称通径和公称压力的要求。伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸。

7、如须垂直安装时，应在订货时注明，产品需做相应配置。安装使用时，气流方向须自上而下。

8、气体涡轮流量计安装在室外使用时，建议加配防护罩，以免雨水浸入或烈日暴晒，而影响流量计使用寿命。

9、流量计周围不能有强的外磁场干扰及强烈的机械振动。

10、流量计需可靠接地，但不得与强电系统地线共用。

三、气体涡轮流量计安装场所注意事项

1、环境温度

避免安装在温度变化较大的场所，若可能受到其他设备热辐射，须有隔热通风措施。

2、大气条件

避免把流量计安装在含腐蚀性气体的环境中，如需安装，则须提供通风措施。

3、机械振动或冲击

气体涡轮流量计虽结构很坚固，但应选择安装在振动或撞击小的场所。如确须将流量计装在振动较大的管道上，需加设管道支撑。

4、其他注意事项

气体涡轮涡轮流量计的周围应有充裕的空间，以便作业和定期检查。安装场所应便于接线和安装管道。
