压力控制器设定值调整步骤

人气： 341发表时间：2018-08-02 15:50:20

一、不可调切换差的压力控制器设定值调整步骤

1、松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意须用扳手夹持传感器的平面部分，绝对防止开关壳体与传感器发生相对转动。

2、打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。

3、将压力加至0.5MPa，此值可以从标准压力计中读出。

4、顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在0.5MPa处切换。

5、旋紧锁紧器，调节压力校验台的压力，使压力在0.5MPa上下来回变化，检验压力上升时，触点的切换值是否是所需要数值，此值即为要设定的上切换值。其对应的下切换值应是所需数值减去切换差0.03MPa（左右）即可。

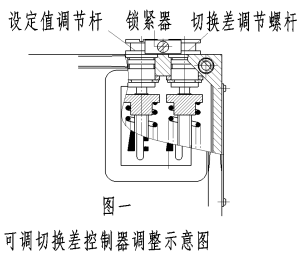

二、可调切换差的压力控制器设定值调整步骤

1、松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意须用扳手夹持传感器的平面部分，绝对防止开关壳体与传感器发生相对转动。

2、打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。

3、将压力加至所需数值左右，此值可从标准压力计中读出。

4、先调下切换值，逆时针旋动设定值调节螺杆，直至开关触点在0.3MPa处切换。

5、再逆时针旋动切换差调节螺杆，使切换差从zui小开始增大，直至压力上升至0.5MPa触点动作。

6、旋紧锁紧器，调节压力值在大于数值范围内来回变化，检验压力上升时触点的切换值是否是所需压力，此值即为要设定的上切换值。检验压力下降时，触点的切换值是否是一定压力，此值即为要设定的下切换值。
