气体涡轮流量计常见故障

人气： 246发表时间：2018-04-16 23:10:02

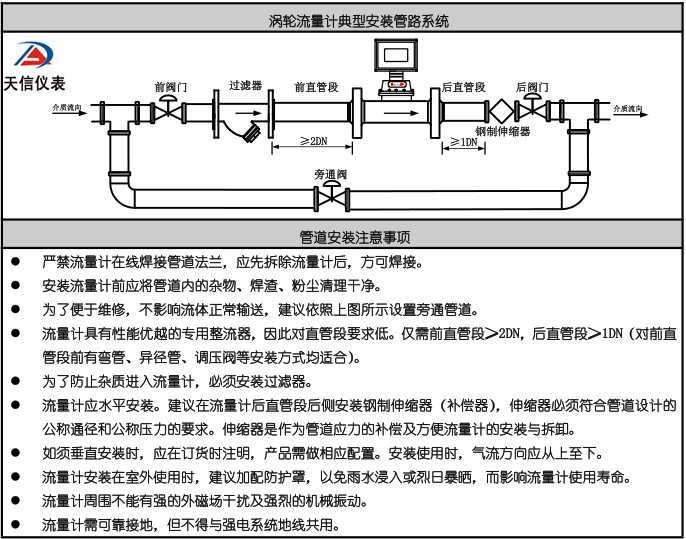

一、气体涡轮流量计安装和注意事项

1、环境温度

避免安装在温度变化较大的场所，若可能受到其他设备热辐射，须有隔热通风措施。

2、大气条件

避免把气体涡轮流量计安装在含腐蚀性气体的环境中，如需安装，则须提供通风措施。

3、机械振动或冲击

气体涡轮流量计虽结构很坚固，但应选择安装在振动或撞击小的场所。如确须将流量计装在振动较大的管道上，需加设管道支撑。

4、其他注意事项

气体涡轮流量计的周围应有充裕的空间，以便作业和定期检查。

安装场所应便于接线和安装管道。

二、气体涡轮流量计常见故障排除

1、有流量通过，但仪表瞬时流量为零

（1）接线错误，检查仪表接线。

（2）仪表内部参数被修改，请按照检定证检测仪表参数。

（3）信号采集线圈损坏，影响信号的传递，即使有流量通过也无法将信号传输给转换器。用带磁性的螺丝刀滑动信号采集线圈外壁，若仍无流量显示，则信号采集线圈损坏。

（4）介质太脏，过滤器被堵死。

（5）叶轮可能卡死，请检查叶轮。

2、仪表无流量通过时，仪表就有瞬时流量显示

（1）管道存在剧烈振动，建议加减振措施。

（2）仪表没有良好接地，请检查接地。

（3）现场存在磁场干扰，如变频器、电机、电磁阀等（现场 50Hz 的工频干扰,在一定程度上可能会影响仪表的使用，工频干扰的计算Q=3600k f/k ,f=50Hz ,k=仪表的系数。通过计算，可以判读仪表是否存在工频干扰）。若存在，建议更换安装位置。

（4）仪表的管道截止阀没有关好，检查阀门。

3、仪表正常测量，测量值不准确

（1）仪表内部参数存在问题，请按照检定证检测仪表参数。

（2）仪表压力显示异常，请检查管道压力。

（3）仪表机芯问题，将仪表拆下用嘴吹动叶轮应正常运转，如损坏建议与厂家联系。

4、仪表正常测量，现场液晶显示正常，仪表电流输出不正确

（1）检测仪表参数中的上线值，查看仪表量程是否和仪表铭牌所标量程上限相同。（温压补偿型为变送上限值）

（2）仪表电流输出芯片的损坏。
