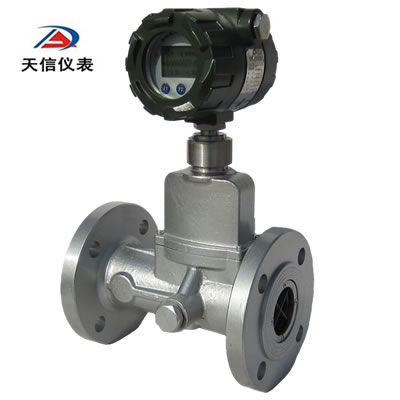

LUX-50S旋进旋涡流量计

人气: 351发表时间:2014-07-02 01:34:02
一、LUX-50S旋进旋涡流量计概述
当沿着轴向流动的流体进入流量传感器入口时,旋涡发生体强迫流体进行旋转运动,于是在旋涡发生体中心产生旋涡流,旋涡流在文丘利管中旋进,到达收缩段突然节流使旋涡流加速,当旋涡流进入扩散段,因回流作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流速成正比,并为线性。两个压电传感器检测的微弱电荷信号经前置放大器差动放大,滤波,整形后变成两路频率与流速成正比的脉冲信号,同时处理电路对两路的脉冲信号进行相位比较和判别,剔除干扰信号,而对正常的流量信号进行计数处理。
二、LUX-50S旋进旋涡流量计特点
1、采用独特的双传感器技术和电路处理技术,有效地解决了压力波动和机械振动对该类型流量计的干扰,计量准确可靠。
2、无机械可动部件,可靠性高,稳定性好,维修量小。
3、采用微功耗高新技术,凭内外电源均可工作,内电池可连续使用五年以上。
4、LCD显示工况瞬时流量、工况累积流量等,显示清晰直观,读数方便。
5、具备工况脉信号、4-20mA标准电流信号输出和RS485通信接口供用户选择。
6、可通过RS485接口从现场传输瞬时流量和累积总量等。
7、表头可180°随意旋转,安装方便。
三、LUX-5020S旋进旋涡流量计主要参数
型号规格 公称通径
(mm)
流量范围
(m3/h)
压力等级
(MPa)
准确度
(级)
Qmax时
压力损失(kPa)
壳体材料
LUX-20S 20 1.2~15 1.6;2.5;4.0;
6.3; 10;
16
1.0

1.5
3.30 ≤2.5MPa,铝合金;

≥4.0MPa,不锈钢
LUX-25S 25 2.5~30 2.10
LUX-32S 32 4.5~60 2.90
LUX-50S 50 10~150 3.90
LUX-80S 80 28~400 1.6;2.5;4.0;
6.3; 10
3.70 1.6MPa,铝合金;

≥2.5MPa,不锈钢
LUX-100S 100 50~800 5.90
LUX-150S 150 150~2250 1.6;2.5;4.0 11.00
LUX-200S 200 360~3600 16.00

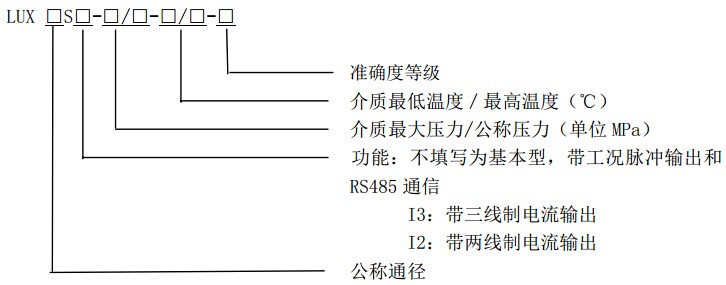

四、LUX-50S旋进旋涡流量计选型
